4. 디자인패턴

4.1 디자인 패턴의 이해

4.1.1 디자인 패턴의 정의

디자인 패턴이란 소프트웨어를 설계시 특정 맥락에서 자주 발생하는 고질적인 문제들이 재발생할 시 재사용할 수 있는 해결책이다.

4.1.2 패턴의 정의

패턴은 비슷하거나 동일한 양식 또는 유형들이 반복되어 나타난다는 의미이다.

문제와 해결책도 동일한 유형이나 양식을 통해 쉽게 탐색 가능.

4.1.3 디자인 패턴 구조

• 컨텍스트(Context) : 문제가 발생하는 여러 상황을 기술한다. 즉, 패턴이 적용될 수 있는 상황을 나타낸다. 경우에 따라서는 패턴이 유용하지 못한 상황을 나타내기도 한다.
• 문제(Problem) : 패턴이 적용되어 해결할 필요가 있는 여러 디자인 이슈들을 기술한다. 이때 여러 제약 사항과 영향력도 문제 해결을 위해 고려한다.
• 해결(Solution) : 문제를 해결하도록 설계를 구성하는 요소들과 그 요소들 사이의 관계, 책임, 협력 관계를 기술한다. 해결은 반드시 구체적인 구현 방법이나 언어에 의존적이지 않으며 다양한 상황에 적용할 수 있는 일종의 템플릿이다.

4.2 GoF 디자인 패턴

4.2.1 GoF(Gang of Four) 디자핀 패턴의 분류

• 생성패턴 : 객체 생성에 관련된 패턴으로 객체의 생성과 조합을 캡슐화해 특정 객체가 생성되거나 변경되어도 프로그램에 영향을 크게 받지 않도록 유연성을 제공한다.
  • 추상 팩토리(Abstract Factory) : 구체적인 클래스에 의존하지 않고 서로 연관되거나 의존적인 객체들의 조합을 만드는 인터페이스를 제공하는 패턴
  • 빌더(Builder)
  • 팩토리 메소드(Factory Method) : 객체 생성 처리를 서브 클래스로 분리해 처리하도록 캡슐화하는 패턴
  • 프로토타입(Prototype)
  • 싱글턴(Singleton) : 전역 변수를 사용하지 않고, 객체를 하나만 생성하도록 하며, 생성된 객체를 어디서든 참조할 수 있도록 하는 패턴
• 구조패턴 : 클래스나 객체를 조합해 더 큰 구조로 만드는 패턴. 예를 들어 서로 다른 인터페이스를 2개 지닌 객체를 묶어 단일 인터페이스를 제공하거나 객체들을 서로 묶어 새로운 기능을 제공하는 패턴
  • 어댑터(Adapter)
  • 브리지(Bridge)
  • 컴퍼지트(Composite) : 여러 개의 객체들로 구성된 복합 객체와 단일 객체를 클라이언트에서 구별 없이 다루게 해주는 패턴
  • 데커레이터(Decorator) : 객체의 결합을 통해 기능을 동적으로 유연하게 확장할 수 있게 해주는 패턴
  • 퍼사드(facade)
  • 플라이웨이트(Flyweight)
  • 프록시(Proxy)
• 행위패턴 : 객체나 클래스 사이의 알고리즘이나 책임 분배에 관련된 패턴이다. 가령 한 객체가 혼자 수행할 수 없는 작업을 여러 개의 객체로 어떻게 분배하는지, 또 그렇게 하면서도 객체 사이의 결합도를 최소하하는 것에 중점을 둔다.
  • 책임 연쇄(Chain of Responsibility)
  • 커맨드(Command) : 실행될 기능을 캡슐화함으로써 주어진 여러 기능을 실행할 수 있는 재사용성이 높은 클래스를 설계하는 패턴
  • 언터프리터(Interpreter)
  • 미디에이터(Mediator)
  • 옵저버(Observer) : 한 객체의 상태 변화에 따라 다른 객체의 상태도 연동되도록 일대다 객체 의존 관계를 구성하는 패턴
  • 스테이트(State) : 객체의 상태에 따라 객체의 행위 내용을 변경해주는 패턴
  • 스트래티지(Strategy) : 행위를 클래스로 캡슐화해 동적으로 행위를 자유롭게 바꿀수 있게 해주는 패턴
  • 템플릿 메서드(Template Method) : 어떤 작업을 처리하는 일부분을 서브 클래스로 캡슐화해 전체 일을 수행한다. 구조는 변경되지 않으면서 특정 단계에서 수행하는 내역을 변경하는 패턴
  • 비지터(Visitor)

4.3 UML과 디자인 패턴

UML 2.0에서 디자인 패턴을 표현하는 도구로 컬레보레이션(Collaboration) 존재한다.

컬레보레이션을 통해 디자인 패턴을 정확하게 표현하려면 구조적인 면과 행위적인 면을 모두 표현할 필요가 있다.

• 구조적인 면 : 어떤 요소들이 주어진 목적을 달성하기 위해 협력하는지를 나타냄
• 행위적인 면 : 협력을 위한 요소들의 상호작용을 나타냄

4.3.1 컬레보레이션(Collaboration)

객체지향 시스템에서 어떤 주어진 목적을 달성하려고 여러 객체가 각자 자신이 맡은 역할에 따라 일을 수행하여 서로 협력한다.

객체와 역할 사이의 관계는 객체는 역할이 아니므로 한 객체가 여러 역할을 수행 가능하다. 예를 들어 갑돌이는 집에서 아빠 역할을 수행할수도 있고 직장에서는 개발자 역할을 수행할 수 있다. 즉, 어떤 일을 수행 시 각자 주어진 상황에서 주어진 역할에 따른 책임을 수행한다. 집에서 아빠 역할을 수행시 회사 업무를 수행할 때 필요한 기능들이 요구되지 않는다.

디자인 패턴 역시 목적을 달성하기 위한 역할들의 상호 협동 작업으로 간주 할 수 있다.

UML 에서는 객체들이 특정 상황에서 수행하는 역할의 상호작용을 컬레보레이션이라는 요소로 작성한다.

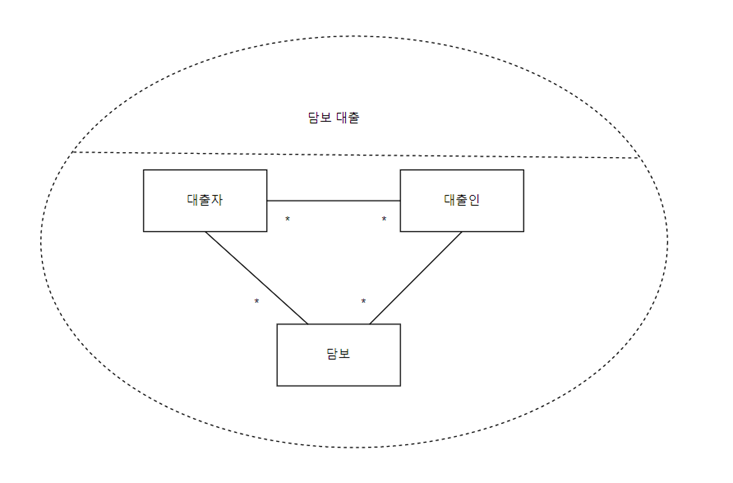

UML에서 컬레보레이션은 점선으로 된 타워 기호를 사용한다. 타원 내부에 협력을 필요로 하는 역할들과 그들 사이의 연결 관계를 표현한다. 아래 그림에서 담보 대출 관계를 보여주는 컬레보레이션으로 대출자, 대출인, 담보라는 역할이 필요하고 그들 사이의 협력이 요구되므로 이 역할들을 커넥터로 연결한다.

컬레보레이션

컬레보레이션이란 무엇인가?

• 컬레보레이션은 역할들의 상호작용을 추상화한 것을 의미한다.

컬레보레이션 어커런스(Collaboration Occurrence)란 무엇인가?

• 컬레보레이션 어커런스는 더 구체적인 상황에서의 컬레보레이션 적용을 표현함

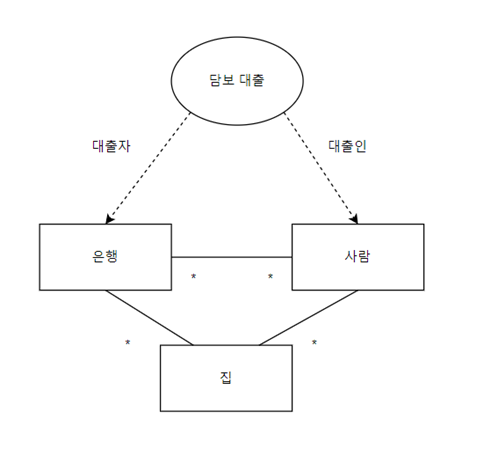

• 예를 들어 아래 그림과 같이 '담보 대출' 컬레보레이션을 은행에서 집을 담보로 대출을 하는 경우에 적용할 수 있다.

컬레보레이션 어커런스

• 위의 그림과 같이 대출자 역할은 '은행', 담보 역할은 '집', 대출인은 '사람'이다.
• 이 경우에 '은행집담보대출'은 '담보대출'의 한 예이며 컬레보레이션 어커런스이다.
• 즉, 컬레보레이션 어커런스는 컬레보레이션에 참가하는 응용 클래스가 컬레보레이션에 수행하는 역할을 의미한다.

4.3.2 순차 다이어그램

순차 다이어그램은 UML 2.0에서 객체들의 상호작용을 나타내는 다이어그램 중 하나다.

순차 다디어그램은 객체들 사이의 메시지 송신과 그들의 순서를 나타낸다.

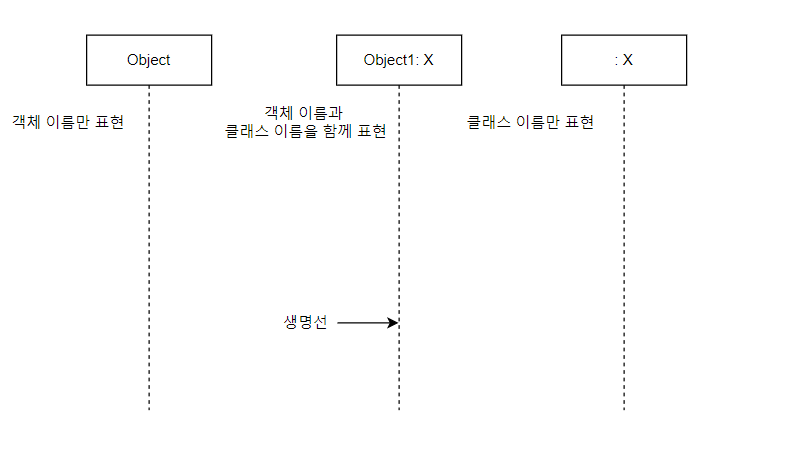

객체를 표현하는 3가지 방법

객체의 3가지 표현

• 객체는 가장 윗부분에 표현되고, 왼쪽에서 오른쪽으로 객체들을 나열한다.
• 객체 다이어그램에서 객체를 표현하는 표기와 동일하게 '객체이름: 클래스이름' 형식을 이용해 표기하며 이 중 어느 한쪽을 생략해 표기할 수 있다.
• 객체 아래에는 점선이 뻗어 가는데, 이를 '생명선'(LifeLine)이라 하고 객체가 존재함을 보여준다.
• 생명선을 따라 좁고 긴 사각형이 나올 수 있다. 이 상자를 '활성구간'(activation)이라 한다. 이는 실제로 객체가 연산을 실행하는 상태임을 보여준다.

여러 가지 형태의 메시지 표현

여러 가지 형태의 메시지 표현

• 화살표의 시작 부분은 메시지를 송신하는 객체를 나타낸다.
• 화살표의 끝 부분은 메시지의 수신 객체를 나타낸다.
• 비동기 메시지(asynchronous)
  • 순차 다이어그램에서 종종 머리 부분이 채워지지 않고 열려 있는 화살표
  • 메시지를 송신 후 메시지 실행이 끝나기를 기다리지 않고 다음 작업을 바로 수행 가능함
• 동기 메시지(synchronous)
  • 순차 다이어그램에서 머리 부분이 채워진 화살표
  • 메시지의 실행을 요청하는 객체가 메시지의 실행이 종료될 때까지 다음 작업을 수행할 수 없다.
  • 위의 그림에서 볼수 있는 메시지는 모두 동기 메시지이다.

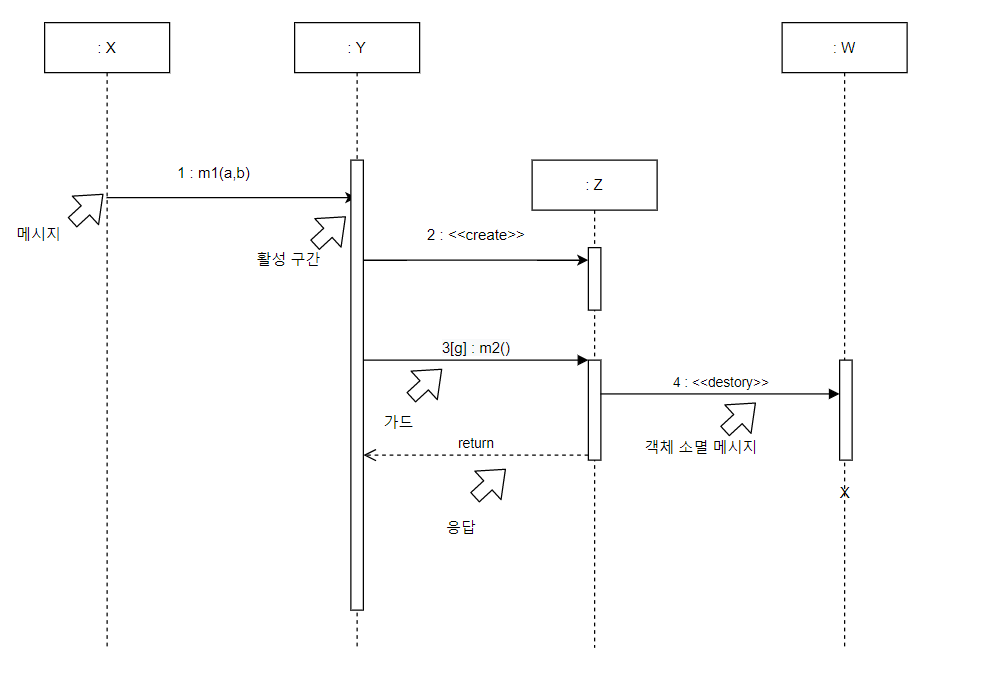

위 순차 다이어그램에서의 특이한 메시지

• <<create>>

  • Y 클래스의 한 인스턴스에서 Z 클래스의 o 인스턴스에게 보내는 메시지에 <<create>>라는 스테레오 타입을 붙힌 메시지를 송신함을 볼 수 있다. 이 메시지는 객체를 생성하는 메시지를 표현한다.
• <<destory>>

  • 객체를 소멸시키고자 할 때는 <<destory>>라는 스테레오 타입 메시지를 보내고 소멸되는 객체의 생명선 끝에 'x'를 넣는다.

메시지 표현 시 [시퀀스 번호] [가드]: 반환 값:= 메시지 이름([인자 리스트])와 같은 형식을 따른다.

• 메시지 이름을 제외하고는 모두 생략 가능하다.
• 시퀀스 번호
  • 시퀀스 번호는 순차 다이어그램에서 굳이 기술할 필요 없다. 이유는 생명선에 따라 시간이 위에서 아래로 지나가므로 생명선 아래쪽에 있는 메시지일수록 나중에 송신한 것이기 때문이다.
• 가드(guard)
  • 메시지가 송신되는데 만족해야 하는 조건
• 응답(reply)
  • 점선 화살표는 응답 메시지를 표현한다.
  • 응답 메시지는 메시지가 종료되었음을 표현하며 반드시 표시해야 하는 것은 아니다.

UML 2.0에서는 모든 다이어그램에 다이어그램의 경계, 타입, 이름을 포함한 레이블의 장소를 제공하는 프레임을 제공한다.

• 프레임은 다이어그램을 에워싸는 박스로 표시하며 박스 안 왼쪽 모서리에 다이어그램 타입과 이름을 넣을 수 있다.
• 순차 다이어그램의 타입에 해당하는 키워드는 sd이다.
• 유스케이스 다이어그램 타입은 uc이다.
• 액티비티 다이어그램은 act 등의 키워드로 표시한다.

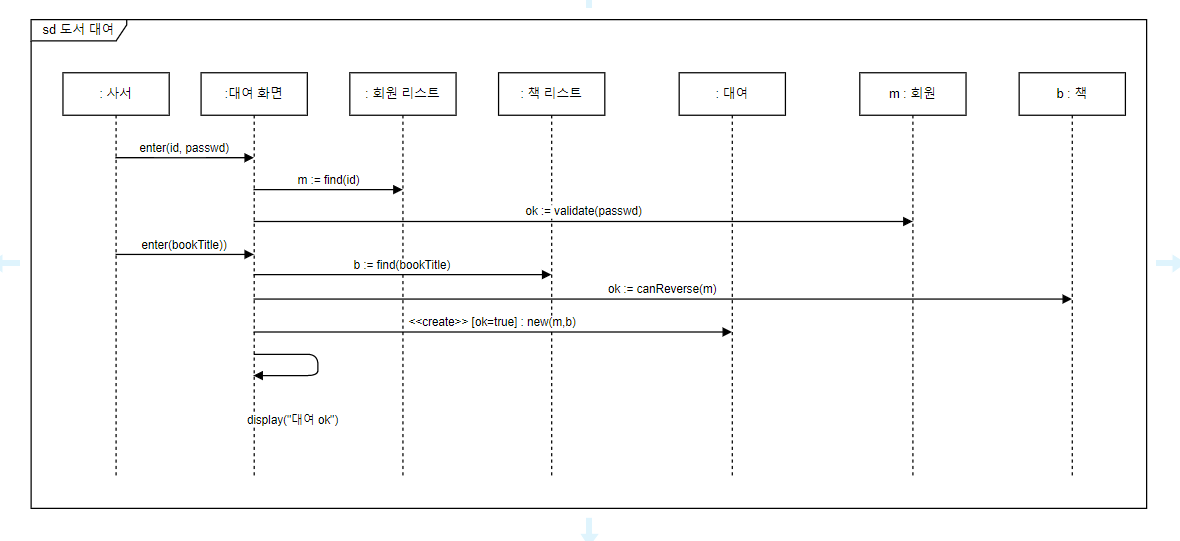

아래의 그림은 도서관에서 회원에게 도서를 대여하는 과정을 순차 다이어그램 프레임으로 표시한 것이다.

프레임을 사용한 순차 다이어그램

• 프레임을 사용하면서 다이어그램 외부에서 특정 다이어그램을 참조하는 것이 쉬워졌다.
• 특히 순차 다이어그램에서 객체 사이의 상호작용이 이루어지는 부분의 일부분이 다른 곳에서 재사용되는 경우나 순차 다이어그램으로 매우 복잡한 상호작용을 모델링하는 경우에는 하나의 순차 다이어그램에서 모든 상호작용을 표현하지 않고 분리해 작성한 후 이를 참조할 수 있게 하는 편이 좋다.
• 순차 다이어그램에서는 ref 키워드를 사용해 다른 순차 다이어그램을 참조한다.
• 객체 사이의 상호작용을 나타내는 노리가 어떤 상호작용의 반복이거나 여러 개의 선택적인 상호작용이 고나련되어 있는 경우라면 매우 복잡해질 수 있다.
• 순차 다이어그램은 기본적으로 하나의 시나리오에 관한 객체 사이의 상호작용을 보여주는데 사용되어야 한다.
• 알고리즘과 같이 여러 가능한 시나리오들을 한번에 보여주는 데 사용되면 너무 많은 객체와 메시지로 가득 차서 순차 다이어그램을 이해하기 어렵기 때문이다.

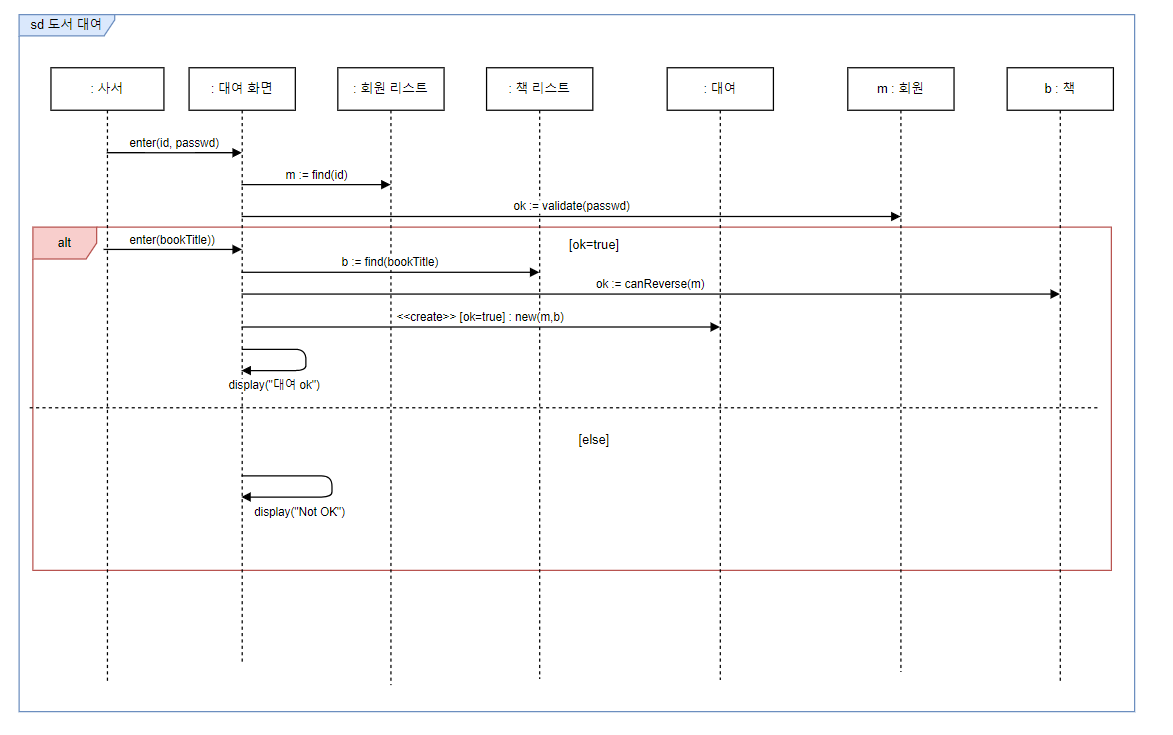

아래의 그림은 도서 대여 시나리오에 올바르지 않은 비밀번호를 입력한 경우를 고려해 확장한 순차 다이어그램이다. 이 경우에는 alt 키워드를 사용해 상호작용을 조건에 따라 선택적으로 수행할 수 있게 한다. 또한 조건은 프레임의 윗부분에 명시적으로 표현한다.

alt 키워드

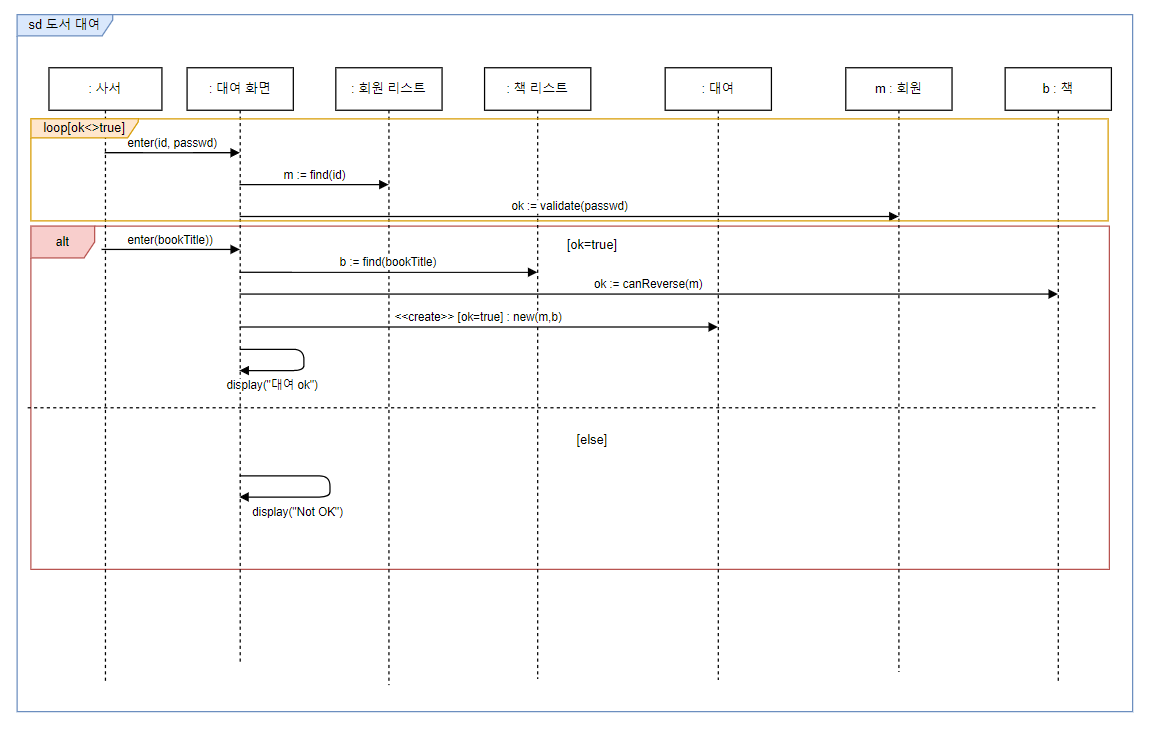

선택 연산자 alt외에도 반복적인 상호작용을 나타내는 loop 키워드도 존재한다. 아래 그림은 올바르지 않은 비밀번호를 입력했을때 3회까지 비밀번호를 입력하도록 도서 대여 시나리오를 변경한 것이다. 반복적인 상호작용을 표현하려고 loop 키워드를 사용했으며 반복조건은 '[가드]' 형식으로 나타냈다.

loop 키워드

alt, loop 외의 유용한 상호작용 연산으로는 다음과 같은 것이 존재한다.

• opt : 특정 조건에서만 상호작용을 선택적으로 수행한다.
• par : 동시에 실행되는 상호작용을 수행한다.
• break : C 프로그래밍 언어의 break 키워드와 같이 특정 상호작요 그룹을 빠져나갈때 사용한다. 하지만 break 연산자 부분은 수행한다.

4.3.3 순차 다이어그램과 클래스 다이어그램의 관계

• 순차 다이어그램 : 객체 사이의 메시지 흐름과 순서를 알려주는 행위 측면에 중점을 두는 모델
• 클래스 다이어그램 : 시스템의 구조적인 측면에 중점을 두는 모델

순차 다이어그램과 클래스 다이어그램은 서로 밀접한 관계가 있으며 이들을 이용해 시스템을 모델링할 때 서로 정합이 이루어져야 한다.
